用途
电池充电系统；
大功率直流设备；
通用工业设备等场合；
燃料电池&太阳能系统；
新能源相关的基础设施；
产品特点
标准认证
|
● 产品特点
符合RoHS要求； 永磁体吹弧灭弧； 负载无极性标识； 触点抗粘连能力强； 体积小，重量轻，使用可靠； 继电器可按照顾客要求定做，如安装位置等。
● 触点规格
● 线圈规格
|
● 性能参数

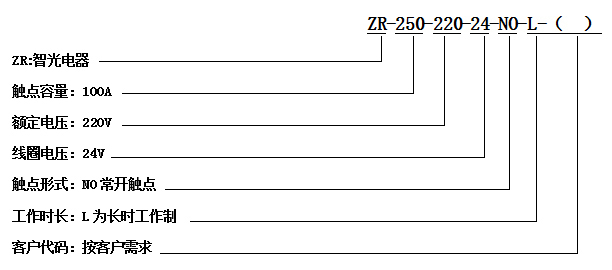

● 订货标记
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
符合RoHS要求；
永磁体吹弧灭弧；
负载无极性标识；
触点抗粘连能力强；
体积小，重量轻，使用可靠；
继电器可按照顾客要求定做，如安装位置等。
| 触点形式 | 1H | |
| 接触电阻 | ≤3mΩ(6V DC/20A) | |
| 额定电压 | 220V DC | |
| 额定电流 | 100A | |
| 短时间通电电流 | 150A：30min | |
| 800A：10s | ||
| MAX切换电压 | 500V | |
| 介电强度 | 触点与线圈间 | 2000V AC，3mA |
| 触点间 | 3500V AC，3mA | |
| 绝缘电阻 | 触点与线圈间 | Min：1000MΩ（1kV DC） |
| 触点间 | ||
| 吸合时间 | ≤30ms | |
| 释放时间 | ≤10ms | |
| 额定电压 VDC | 吸合电压 VDC | 释放电压 VDC | 容许电压 VDC | 线圈功率 W |
| 12 | ≤8.4 | ≥1.0 | 16.0 | 6 |
| 24 | ≤16 | ≥2.0 | 28 | 6 |
| 寿命 | 机械寿命 | 2×105次 |
| 电气寿命（阻性负载） | 6×103次 | |
| 耐冲击性 | 耐功能性冲击 | 20G |
| 耐破坏性冲击 | 50G | |
| 耐振性 | 耐功能性冲击 | 10G(10～500Hz) |
| 耐破坏性冲击 | 10G(10～500Hz) | |
| 使用环境 | 温度 | -40℃～+85℃ |
| 湿度 | 5%～85% R.H. | |
| 产品重量 | 约295g | |
